ma 2CV Catastroph

Vous avez trouvé une superbe sortie de grange ? Vous voulez montrer votre restauration ? Ou tout simplement présenter votre titine ? Alors il faut poster ici !
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

ma 2CV Catastroph

Message non lu par jacques »

Après 270 000 km, il est temps d'attaquer une bonne révision du moteur....
L'objectif est de pouvoir aller à la Rochelle, et en Pologne cette été.
Le moteur perd de plus en plus d'huile.

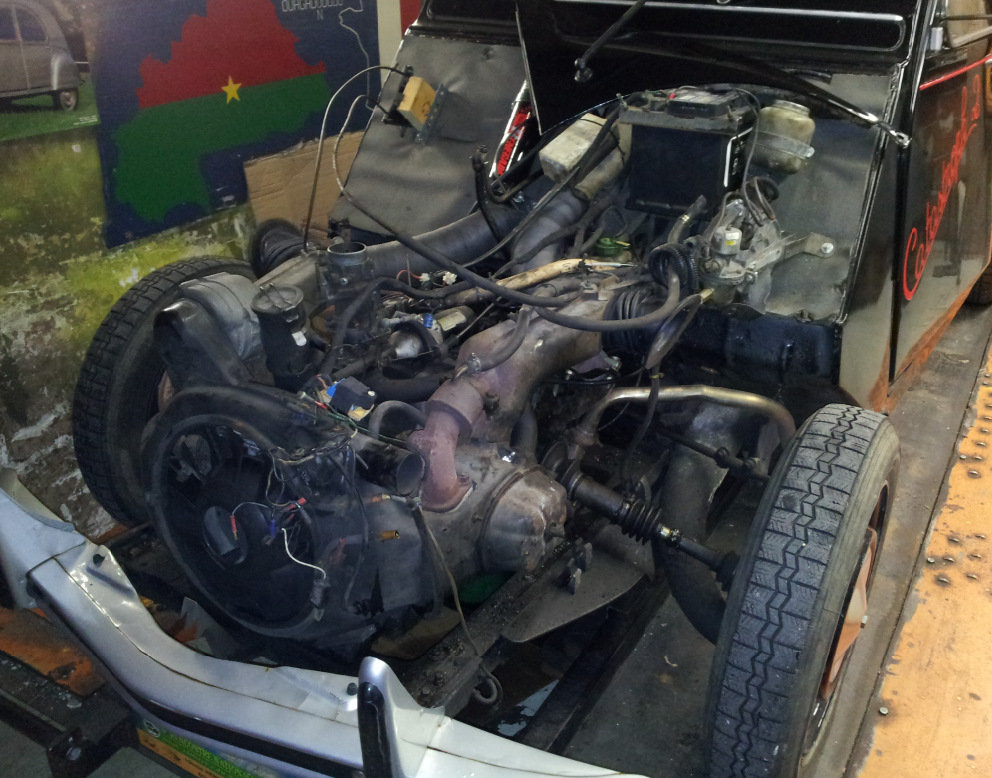

voiture monté sur le pont
voiture monté sur le pont

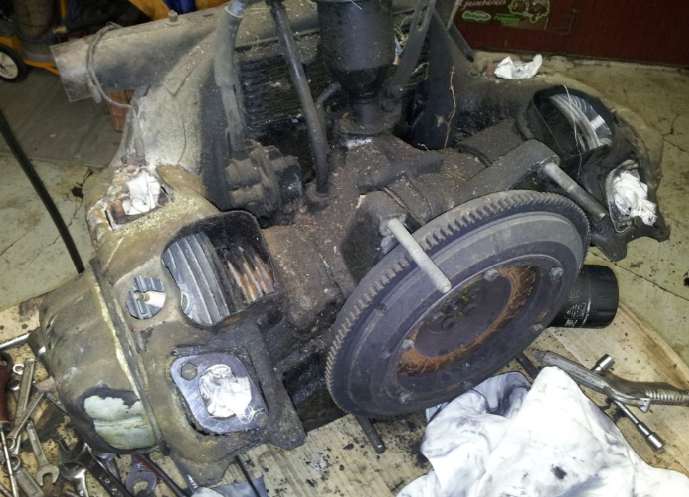

moteur en cours de désabillage
moteur en cours de désabillage

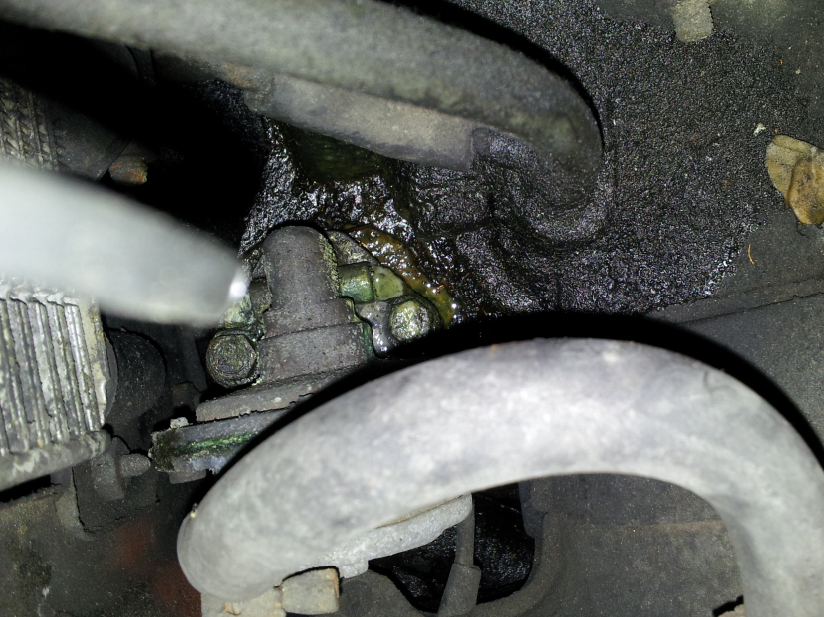

La pompe à eau fuit du liquide de refroidissement
La pompe à eau fuit du liquide de refroidissement
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

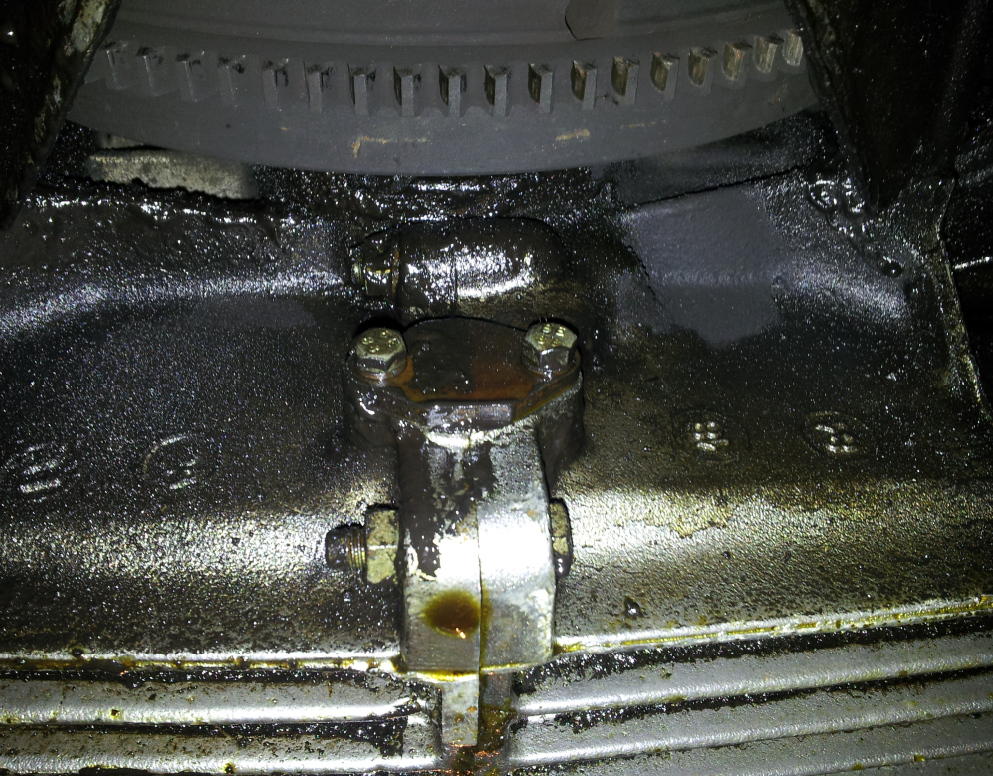

le joint spi arrière semble aussi fuire
le joint spi arrière semble aussi fuire
La boite est aussi bien tartinée
La boite est aussi bien tartinée
La boite semble avoir une fuite coté droit
La boite semble avoir une fuite coté droit
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

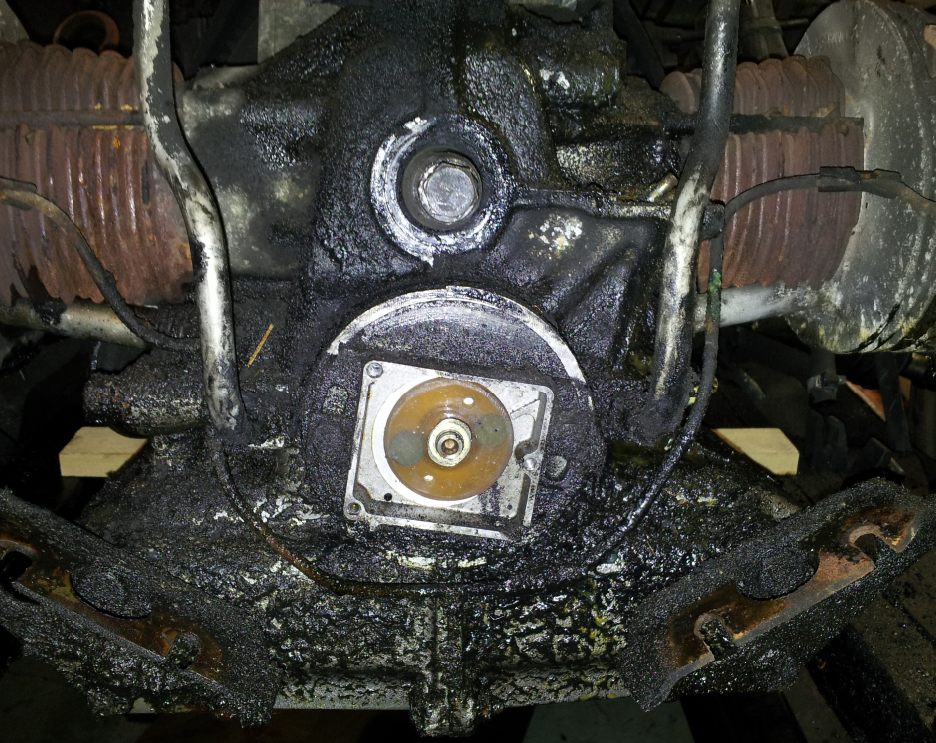

vu avant avec l'alumage multic (première génération)
vu avant avec l'alumage multic (première génération)
confirmation fuite pompe à eau.... je vais en commender une neuve
confirmation fuite pompe à eau.... je vais en commender une neuve

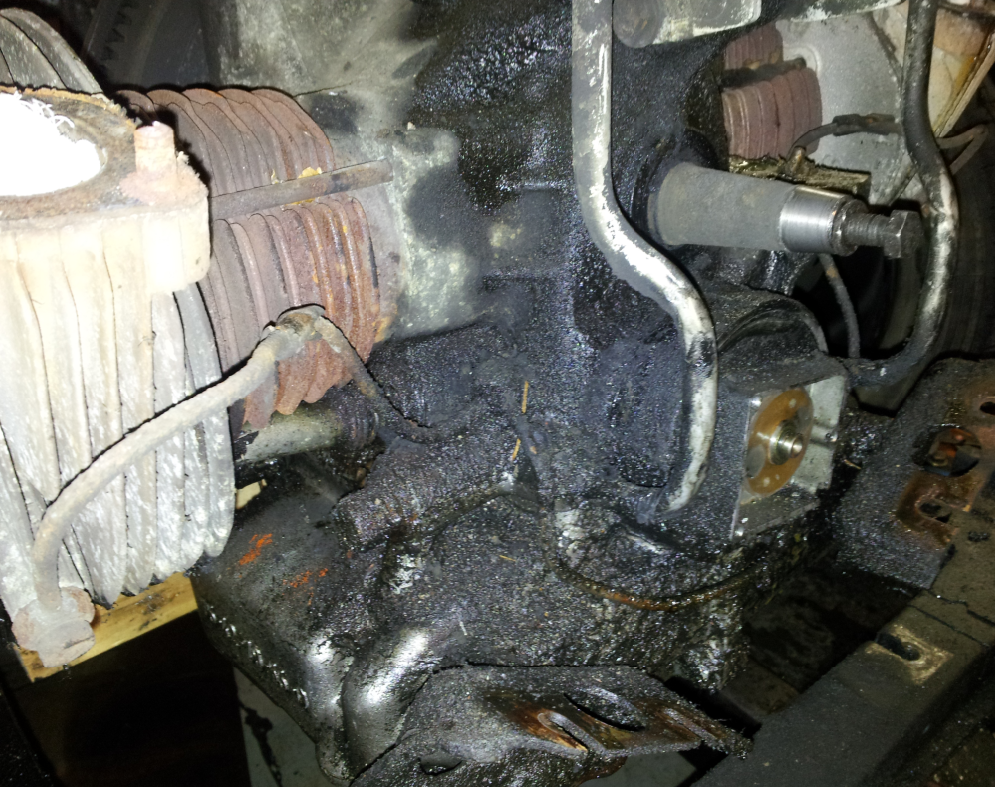

l'autre coté est aussi bien gras
l'autre coté est aussi bien gras
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

début du nétoyage
début du nétoyage
nettoyage toujours
nettoyage toujours
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

J'ai commandé hier soir, chez Burton:
1 x Kit caoutchouc complet de révision reniflard 2CV6 (A1.4456) : pendant qu'il est démonté, autant en profité, même si il me semble que lors du dernier test, la depression était encore bonne.
4 x Échappement collier spécial 49mm (A1.8139) : les collier Burton, me font rever.... je me laisse tenté
1 x Filtre à huile 2CV et Visa 652cc (A1.2516) . j'en avais pas d'avance
1 x Jeu de Plaquettes frein 2CV céramique (A1.5707) c'est un peut plus chère, je n'ai jamais testé.... ça doit mieux tenir la chaleur, et comme j'ai supprimé la ventilation, ça peut pas faire de mal.
1 x Pompe à essence nouveau modèle tous types, Valeo (A1.1104) qui deviendra ma nouvelle pompe à eau
1 x Durite reniflard de carter (A1.4349) je ne suis pas sur que c'est celle que j'ai besoin
1 x Élément de filtre à air complet, 2CV6 après 1980. (A1.2505) à changer régulièrement.

Bon, j'y retourne. le nettoyage est loin d'être fini.
après je soir les culasses et piston, cylindres....

Je ne sais pas quoi faire pour la fuite de boite.... si vous avez des idées....

Merci.

Jacques
CHOCO
Messages : 4230
Enregistré le : 11 mars 2012 17:56

Re: ma 2CV Catastroph

Message non lu par CHOCO »

Super Jacques, une bonne révision avant de long trajet est important ! ( merci de nous le faire partager, je suis en train de me dire que j'ai jamais bien regarder de près ton système au GPL ;) )

:okayd: pour les pièces Burton !
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

Merci Choco pour tes encouragement.

Ce matin, j'ai continuer le démontage:

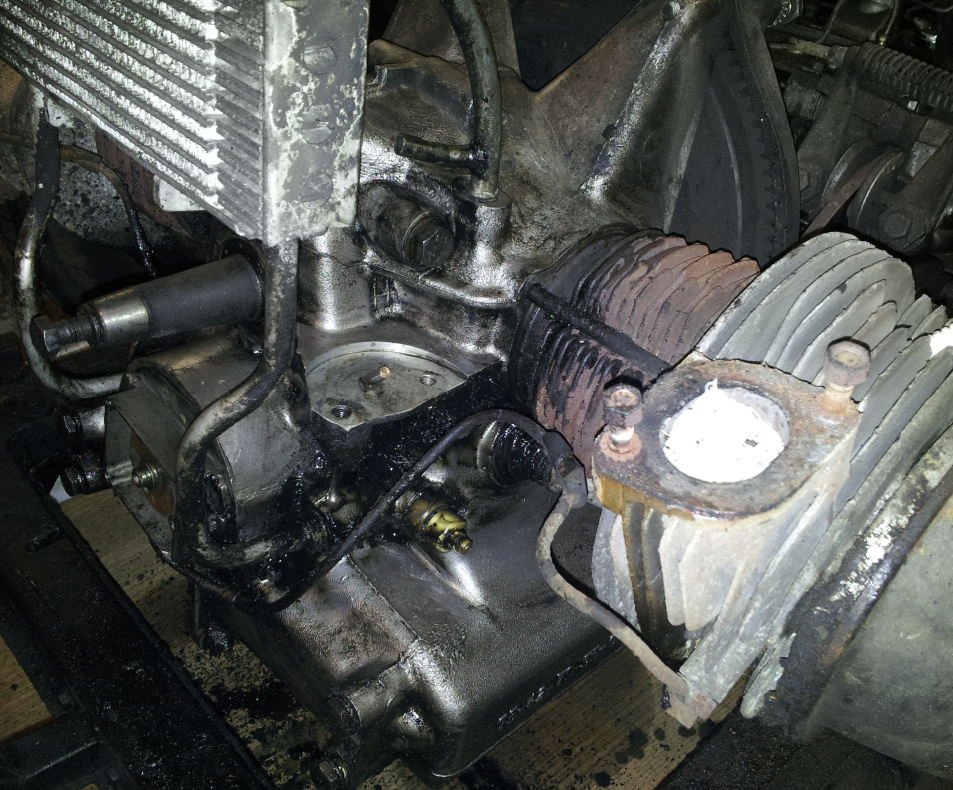

sortie culasse et cylindre gauche
sortie culasse et cylindre gauche
et maintenant le droit
et maintenant le droit

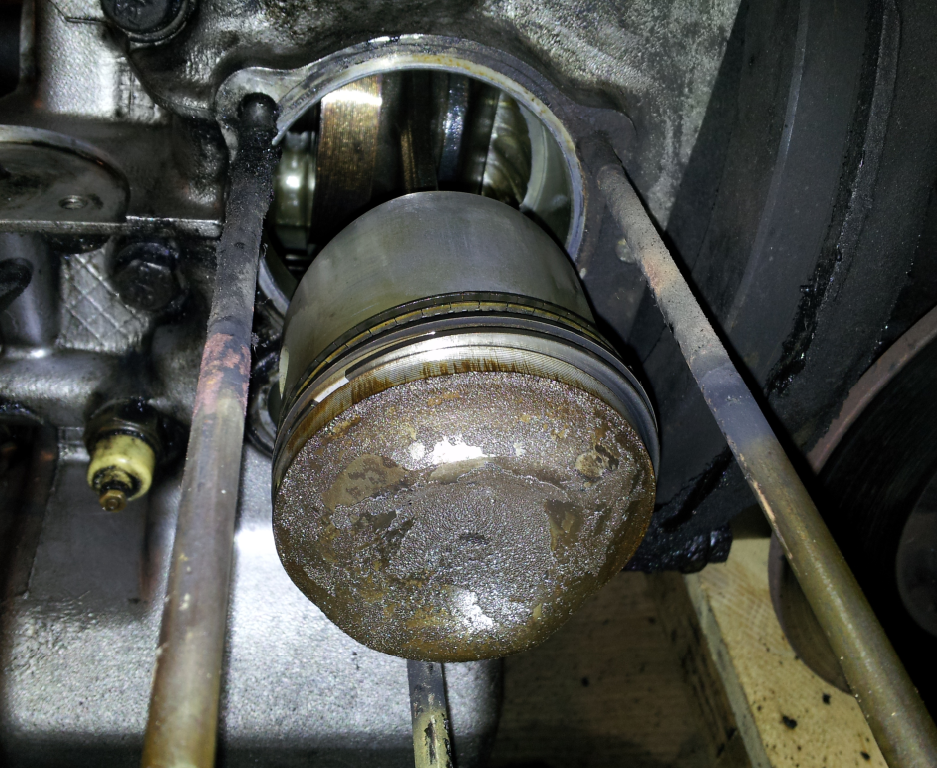

Mes pistons sont quand même calamié... bien que très très peu roulé avec l'essance. mais premier démontage après 270 000 km!

et sortie de reste du moteur de la boite. (c'est moins lourd maintenant)

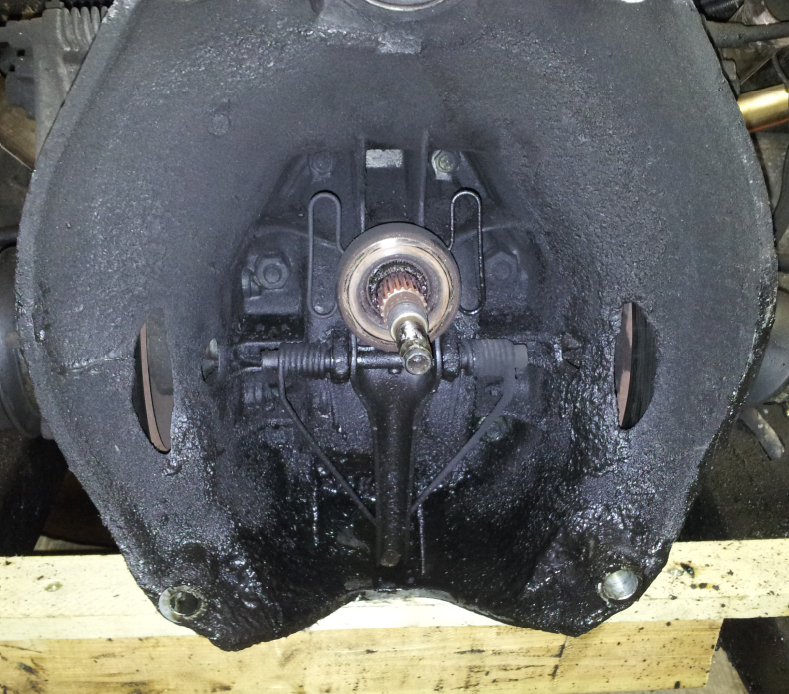

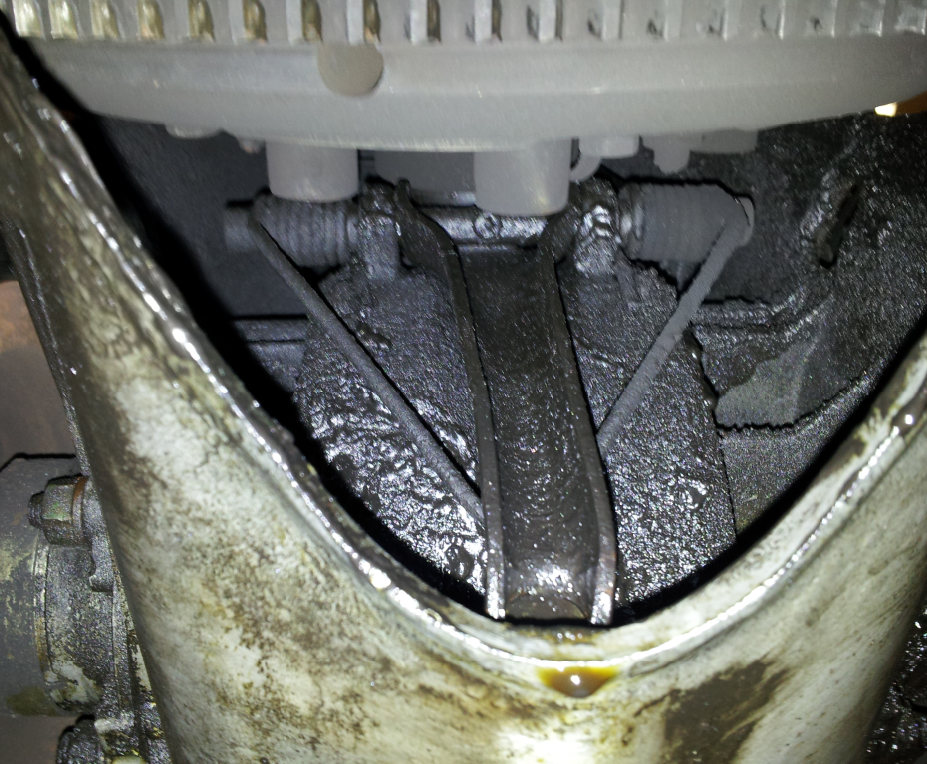

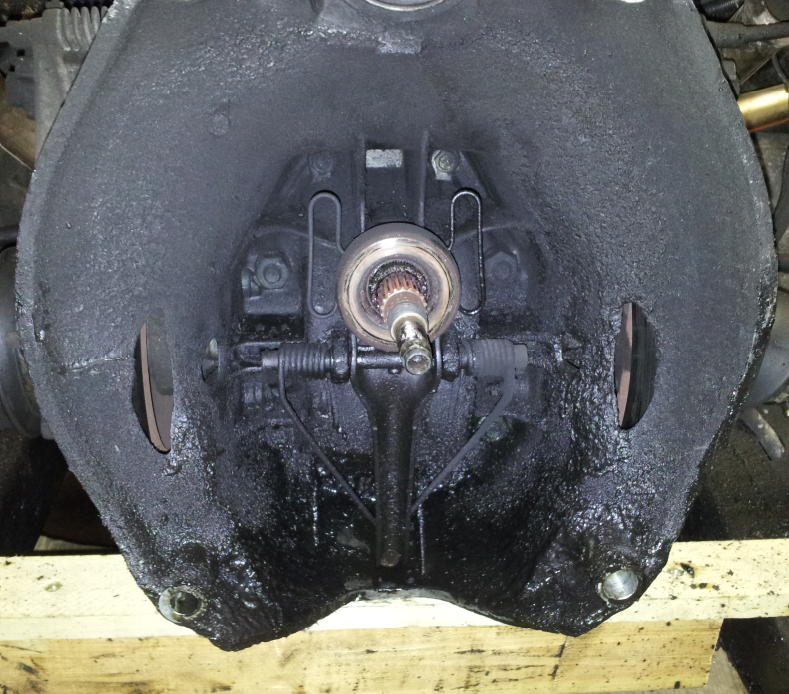

La cloche d'embrayage est bien tartinée!
La cloche d'embrayage est bien tartinée!
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

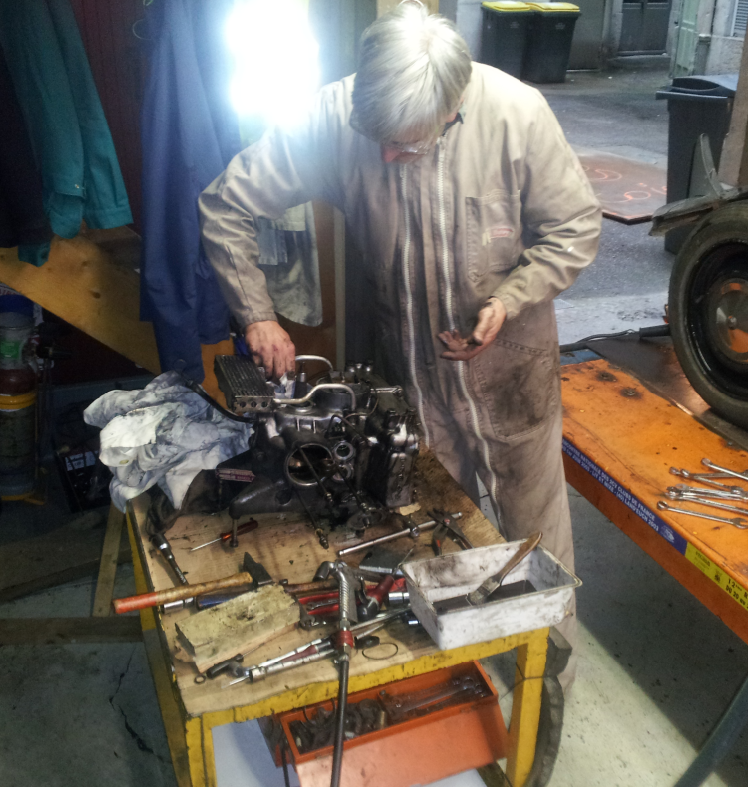

Cout de main de Nico Lyon pour les changement des joints spie.
Cout de main de Nico Lyon pour les changement des joints spie.
Capture 16.PNG

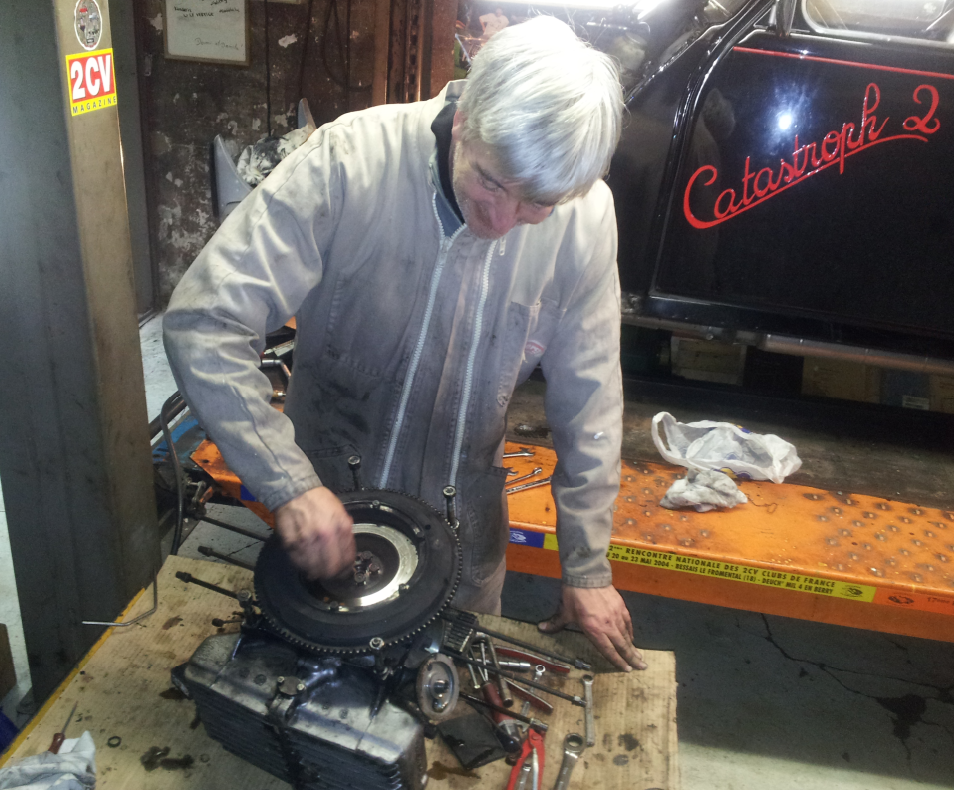

remontage du volant d'inertie.
remontage du volant d'inertie.
les 2 joints spis du vilebrequin ont été changé. bien qu'ils semblait encore pas trop mauvais.
par contre il y avait une fuite au bas de la pompe à huile. avec la vis du bas pas bloquée. et le joint torique bien "carré". donc c'est probablement la cause de la fuite derrière le moteur.
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

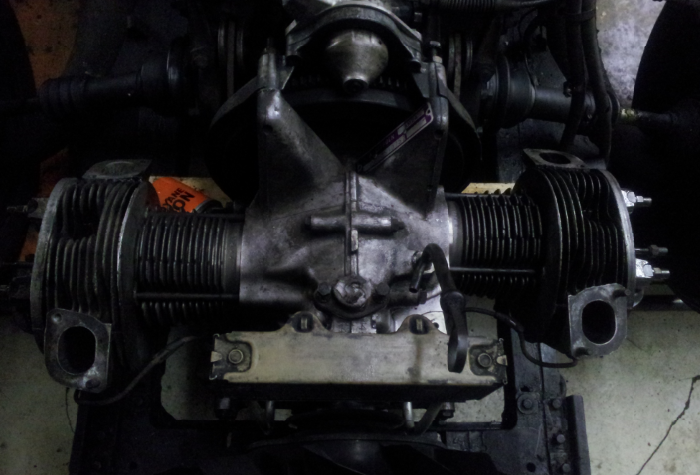

remise en place du moteur
remise en place du moteur
petit selfi souvenir...
petit selfi souvenir...
En regardant les photos, il me semble qu'on a oublié de remonter la buttée d'embrayage....
Si c'est le cas, je n’aurais plus qu'a ressortir le moteur.... voilà ce que c'est de ne pas faire attention!
On a mis un disque d'embrayage neuf, mais gardé le mécanisme et (si pas oublié) la buttée.

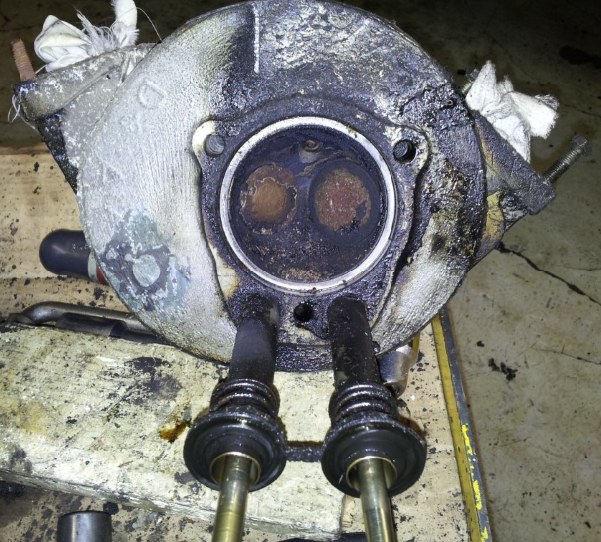

Petit coût d’œil sur les culasses,

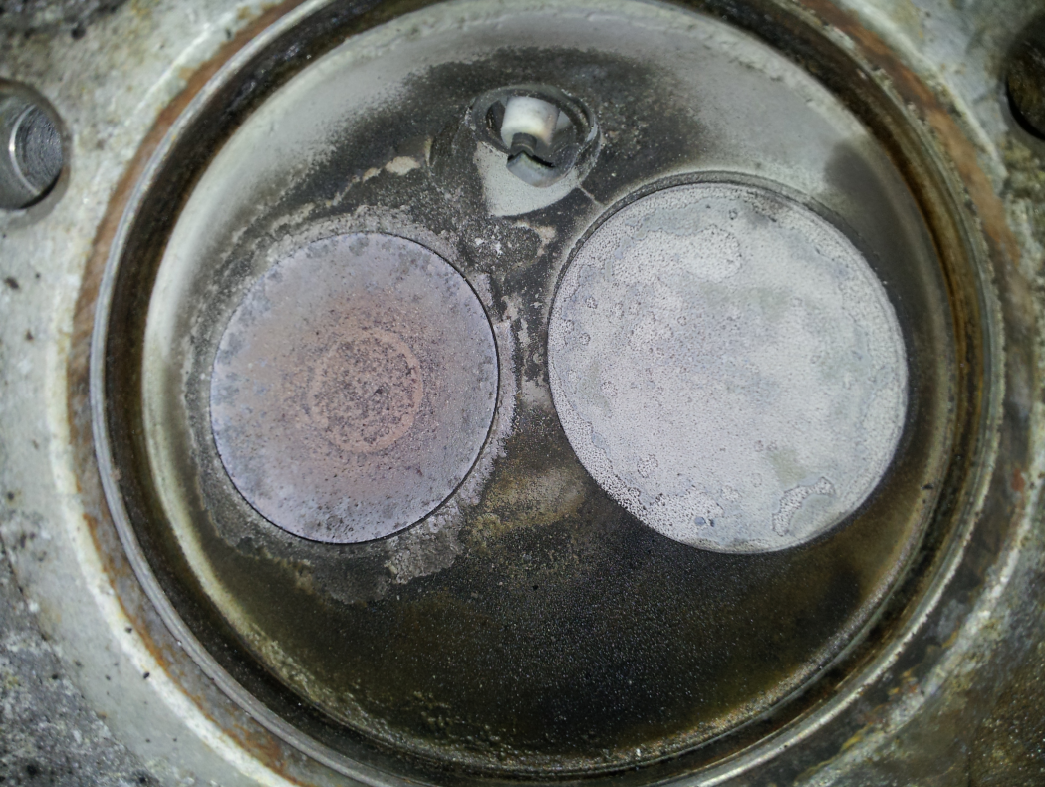

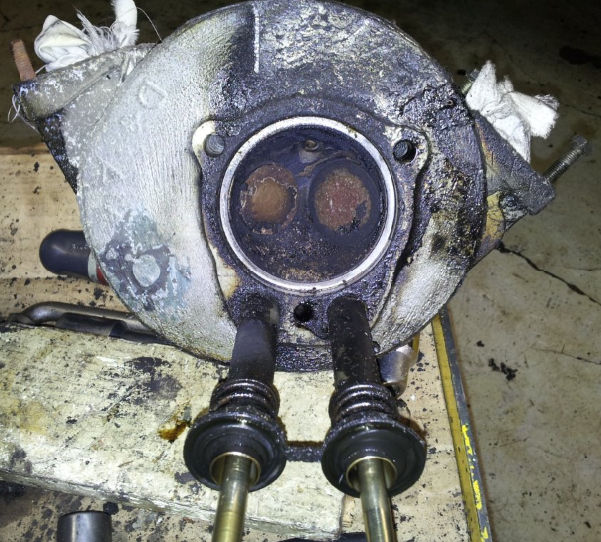

la soupape d'échapement semble bien enfoncée
la soupape d'échapement semble bien enfoncée
Je vais les démonter pour changer les joint de queue se soupapes.

La suite au prochain numéro....
Avatar du membre
nicolyon
Messages : 413
Enregistré le : 24 avr. 2011 14:25
Localisation : Lyon 05

Re: ma 2CV Catastroph

Message non lu par nicolyon »

bonjour
effectivement , pourtant on l'a regardé de près ...
près pour une intervention quand tu veux ...

a++
En cours de révision :o avec quelques aléas ;;
Avatar du membre
YoPac
Messages : 6353
Enregistré le : 13 févr. 2011 20:40
Localisation : Villefranche sur Saône (69)

Re: ma 2CV Catastroph

Message non lu par YoPac »

-y- j'ai l'impression de voir le moteur de mon Acadiane ... en moins gras... :[
ça y vas en ce moment les gros chantiers au club ! :okayd:
Bon courage en tout cas les garçons !

PS : Y sont pas beaux tous les 2 avec leurs bleus ?! ;;
Yopac


Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

Merci Yopac,

Je pense que je vais démonter les soupapes d'un des 2 culasses, pour faire regarder les sièges par Pierrot, il me dira ce qu'il en pense.

Merci encore Nico.

Jacques
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

Finalement après l'avis des expert, les sièges de soupapes d’échappement était trop enfoncé, et il fallait remplacer les sièges.
les soupapes avait du jeu dans les guide, donc tous remonter comme ça n'était pas top et risqué.
comme je n'ai pas le temps pour les refaire, j'ai préférer les échanger avec les culasses d'un vieux moteur de LN que j'avais sous la main.
Moteur LN
Moteur LN
Je vais pouvoir aussi récupérer les cache culbuteurs qui ont un isolant phonique de même que les tôles sous culasses

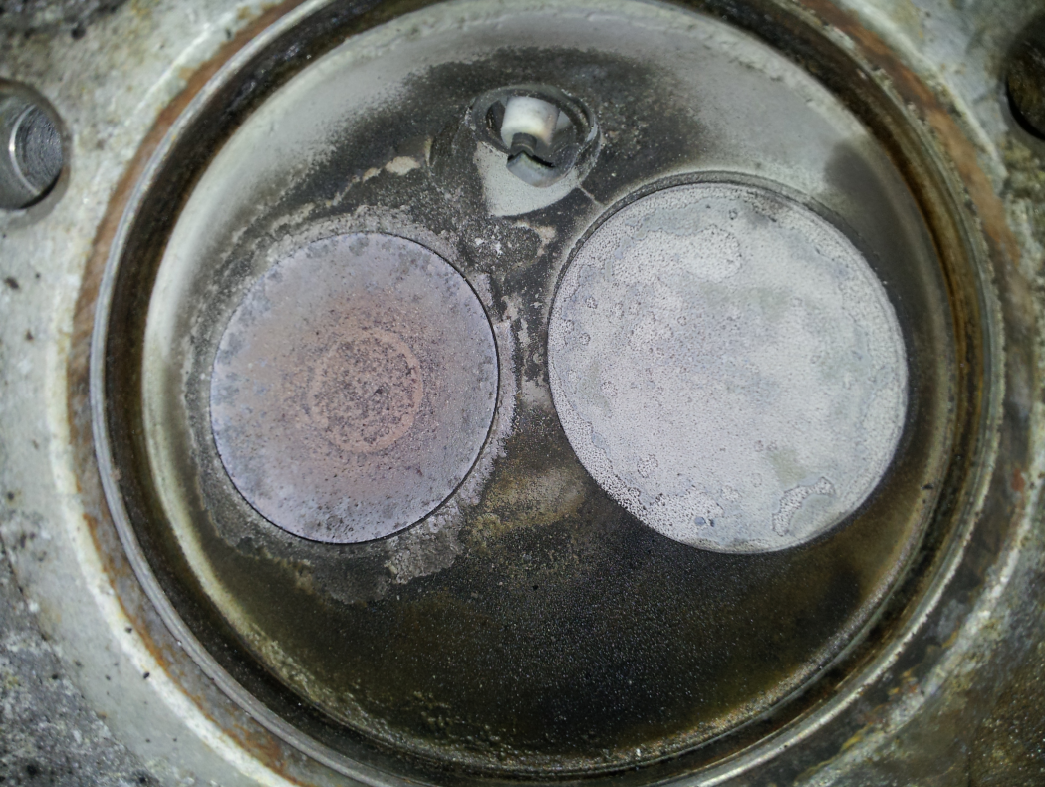

Après ouverture, les culasses sont bien encrassée, mais les soupapes ne sont pas enfoncé.
Capture 22.PNG
Capture 23.PNG

une bonne révision devrait faire l'affaire.
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

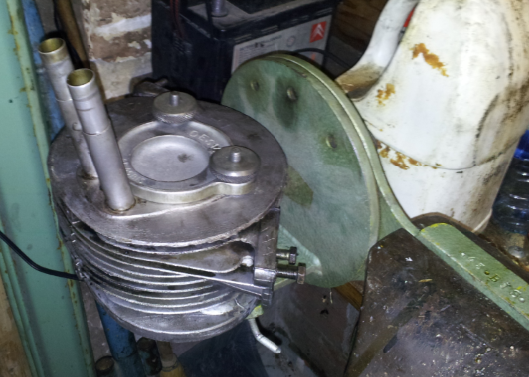

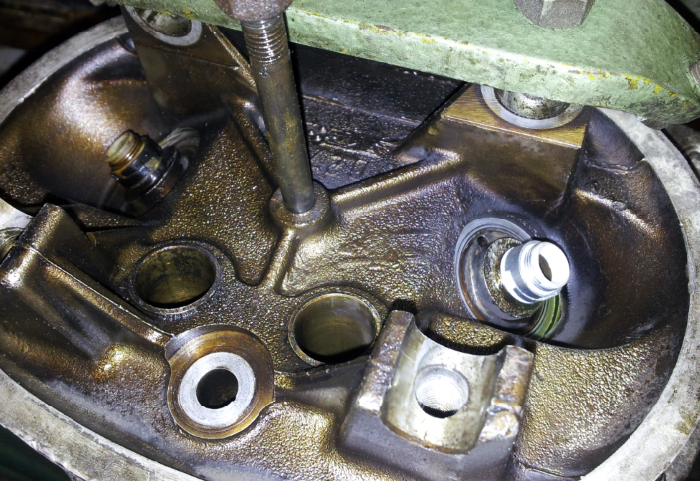

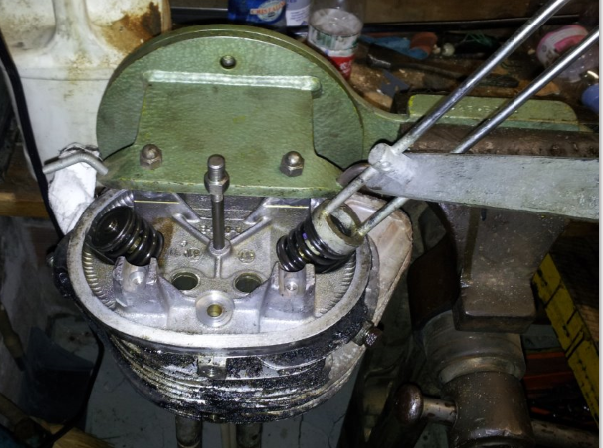

Près nettoyage de la culasse, montage sur l'outillage rotatif.
Capture 24.PNG
Capture 24.PNG (515.3 Kio) Vu 9123 fois
Démontage coupelle et ressort
Capture 28.PNG

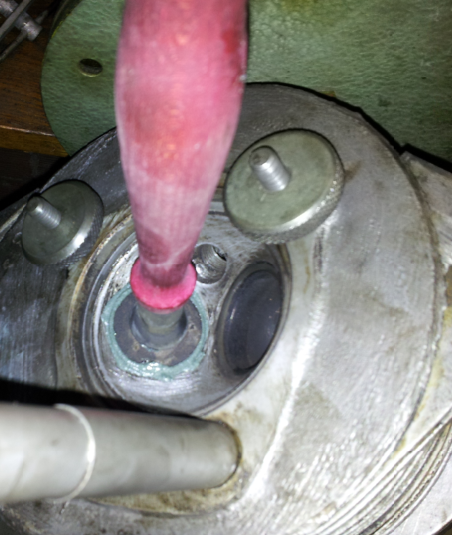

rodage des soupapes
Capture 25.PNG
Capture 25.PNG (605.82 Kio) Vu 9123 fois
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

Changement des joints téflon de queue de soupapes.
Capture 29.PNG

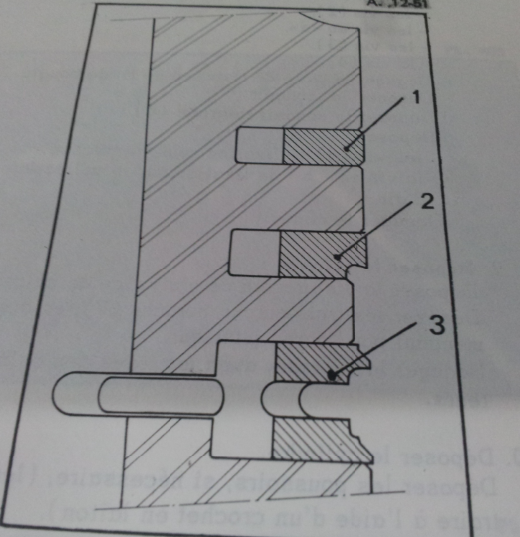

plan de positionnement des segments
Capture 30.PNG
Capture 30.PNG (422.45 Kio) Vu 9123 fois

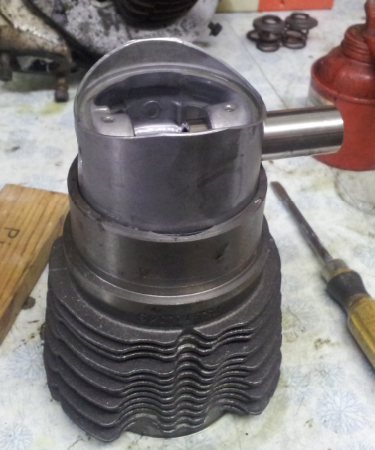

Les 2 premier segments rentres facilement en appuyant sur le piston et poussant le segment à l'intérieur de la gorge
Capture 31.PNG
Capture 31.PNG (322.29 Kio) Vu 9123 fois
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

Capture 32.PNG

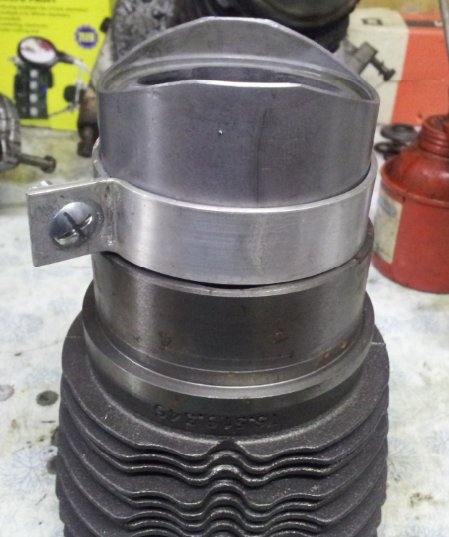

Pour le segment racleur qui est comme un ressort, le diamètre initial est plus grand que le cylindre, donc il faut un outil.
j'ai fait une bague qui permet de serrer le segment et ensuit en tapotant dessus, le piston descend sans problème
Capture 33.PNG
Capture 33.PNG (556.81 Kio) Vu 9122 fois

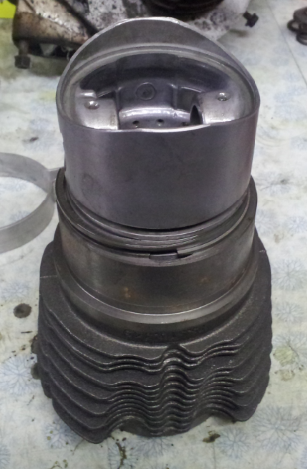

Pré-positionnement de l'axe de bielle avant montage sur le moteur
Capture 34.PNG
Capture 34.PNG (403.4 Kio) Vu 9122 fois
Avatar du membre
jacques
Messages : 3506
Enregistré le : 22 mars 2011 20:23
Localisation : Lyon - Ouagadougou

Re: ma 2CV Catastroph

Message non lu par jacques »

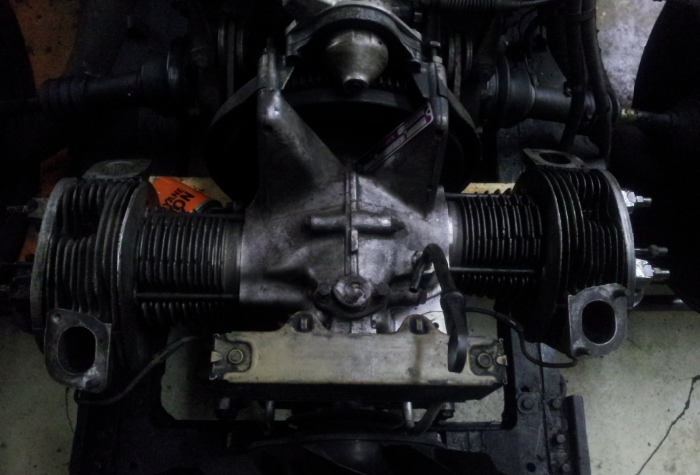

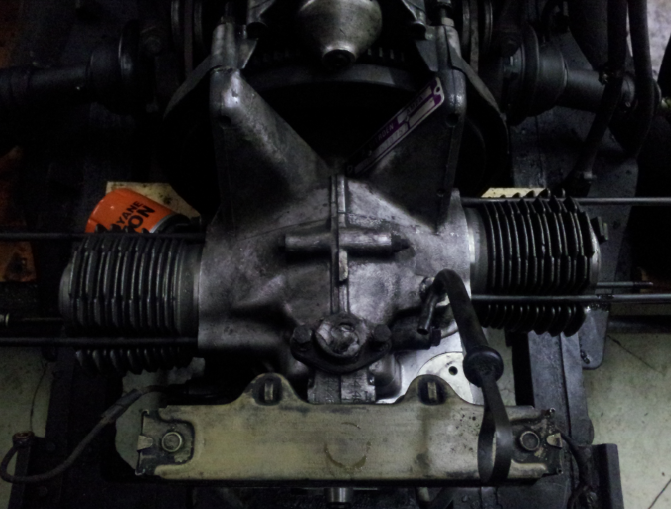

Montage des cylindres:
Capture 35.PNG
montage des culasses:
Capture 36.PNG
dédé chapeau
Messages : 4390
Enregistré le : 27 févr. 2011 17:41
Localisation : Espace Citroën les Marais Décines

Re: ma 2CV Catastroph

Message non lu par dédé chapeau »

Bonjour Jacques,
Sacré boulot, elle va être toutes neuve !!!
Félicitations et admiration !!! :clap: :clap:
@+ dédé
Des Citroën encore des Citroën !!! ( mais uniquement de la Traction à la CX, faut pas déconner!) En fait l'ère Michelin !
Avatar du membre
YoPac
Messages : 6353
Enregistré le : 13 févr. 2011 20:40
Localisation : Villefranche sur Saône (69)

Re: ma 2CV Catastroph

Message non lu par YoPac »

:okayd: chapeau Jacques !
Et quel beau tutoriel !
Yopac


CHOCO
Messages : 4230
Enregistré le : 11 mars 2012 17:56

Re: ma 2CV Catastroph

Message non lu par CHOCO »

Super Jacques, :clap:

On pourrait croire lire un 2cv Xpert !
